Gas Spring – فنر گازی

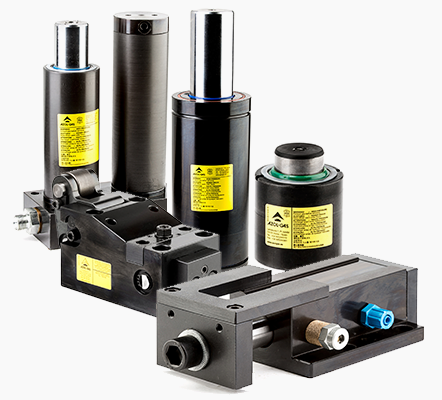

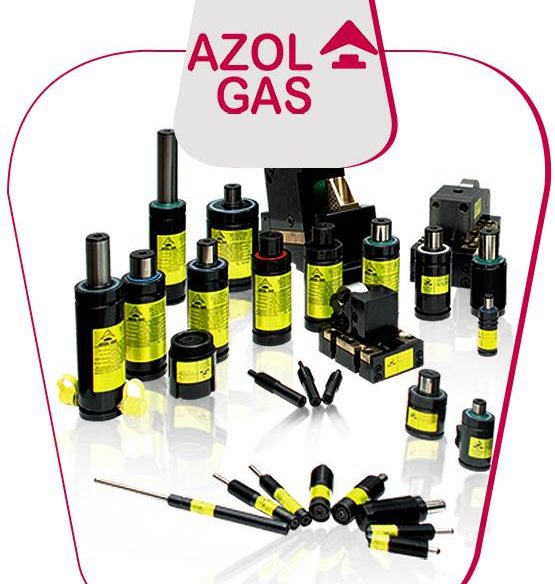

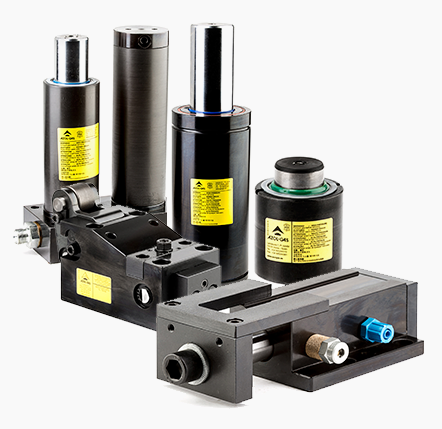

فنرهای گازی AZOLGAS به‌طور گسترده در پرس‌کاری و انواع قالبهای شکل‌دهی ورق‌های فلزی، قالب‌گیری تزریقی، ساخت ماشین‌آلات سفارشی و اتوماسیون صنعتی مورد استفاده قرار می‌گیرند.

خلاصه ای از مهترین مزایای استفاده از فنرهای گازی AZOLGAS :

• نیروی بیشتر در فضای کمتر (برای طراحی و ساخت ابزارها و قالب‌های فشرده و کم‌حجم)

• نیروی ثابت و یکنواخت (برای دستیابی به عملکرد تکرارپذیر و پایدار در بلندمدت)

• قابلیت تنظیم آسان نیرو (برای جلوگیری از ضایعات شدن قطعات)

• افزایش تدریجی نیرو در طول کورس فنر گازی (برای بهبود فرآیند شکل‌دهی قطعات فلزی)

• کنترل و پایش نیروی فنر گازی در زمان عملکرد (برای افزایش بهره‌وری تولید)

۱. فنر گازی چیست؟

فنر گازی محفظه‌ای تحت فشار بالا (۱۵۰ تا ۲۱۰ بار / ۲۱۷۵ تا ۳۰۴۵ پی‌اس‌آی) از گاز نیتروژن است که از یک بخش متحرک (میلهٔ پیستون / الش) برای انتقال نیرو استفاده می‌کند.

۲. فنر گازی چگونه کار می‌کند؟

هنگامی که نیروی اعمالی به میلهٔ پیستون از نیروی گاز تحت فشار بیشتر شود، میلهٔ پیستون وارد سیلندر شده، گاز را متراکم می‌کند و نیرو را به‌صورت تدریجی افزایش می‌دهد. با برداشتن نیروی اعمالی از روی میلهٔ پیستون، گاز تحت فشار آن را به موقعیت اولیهٔ خود بازمی‌گرداند.

۳. کاربرد فنرهای گازی چیست؟

فنرهای گازی برای اعمال نیرو (اعم از نیروی فشاری یا کششی) به کار می‌روند. نیروی حاصله برای تحمل وزن، نگه داشتن قطعات یا جذب ضربه (کاهش شوک) استفاده می‌شود.

همچنین از فنرهای گازی برای تنظیم و کنترل نیرو استفاده می‌شود: اگر نیروی واردشده به فنر گازی کمتر از نیروی نامی آن باشد، فنر در حالت ایستایی (استاتیک) باقی می‌ماند؛ اما اگر نیروی واردشده بیش از نیروی نامی باشد، فنر متراکم شده و نیروی خود را افزایش می‌دهد. این ویژگی امکان استفاده از یک نیروی کنترل‌شده را بدون نیاز به تنظیم دامنهٔ حرکتی ابزار/قالب فراهم می‌سازد.

۴. مزایای استفاده از فنر گازی در مقایسه با فنر مارپیچ (سیمی) چیست؟

• کاهش ارتفاع، سطح درگیر و حجم اشغال‌شده؛ کاهش چشمگیر ارتفاعِ مورداستفاده برای نیروها و کورس‌های کاری برابر.

• ساخت فشرده‌تر و مینیاتوری‌تر قالب/ابزار.

• عدم نیاز به مکانیزم‌ها و تجهیزات پیش‌بارگذاری (Preload).

• توزیع متوازن نیرو در تمامی نقاط تماس.

• قابلیت اعمال دقیق نیرو درست در نقطهٔ موردنیاز روی قالب.

• امکان پایش فشار و کنترل شرایط تولید طی فرآیندهای شکل‌دهی فلزات.

• ارتقای کیفیت قطعات ورق‌کاری، کاهش ضایعات (Scrap) و بیشینه‌سازی نرخ بهره‌وری.

• قابلیت تطبیق و تنظیم دقیق فنرهای گازی با نیروهای موردنیاز.

• امکان به‌کارگیری فنرهای گازی یکسان برای الزامات و سناریوهای مختلف تولید.

• در صورت استفاده از فنرهای مارپیچ، شکستگی فنر می‌تواند باعث افتادن قطعات شکسته روی سطح قالب شده و در سیکل بعدی پرس به قالب آسیب بزند؛ در مقابل، در صورت بروز نقص یا نشتی گاز در فنر گازی، هیچ قطعهٔ جداشده‌ای وجود ندارد که به سطح قالب آسیب برساند.

۵. حوزه‌های اصلی صنعتی که فنر گازی در آن‌ها کاربرد دارد کدام‌اند؟

فنرهای گازی در تمامی کاربردهای صنعتی که نیازمند اعمال نیروی کنترل‌شده (تنظیم نیرو) به شکل تکرارشونده هستند، قابل استفاده‌اند.

کاربردهای اصلی صنعتی عمدتاً معطوف به مجموعه‌های سنبه‌ماتریس و برش ورق و کارگاه‌های پرس و شکل‌دهی فلزات (صنایع خودروسازی و لوازم خانگی/الکترونیکی) است.

علاوه بر این، فنرهای گازی در قالب‌های تزریق پلاستیک نیز کاربرد دارند.

۶. آیا می‌توان از یک فنر گازی برای کاربردهای گوناگون استفاده کرد؟

فنرهای گازی به‌طور متعدد و متقابل در عملیات‌های مختلف (برش، خم‌کاری یا سوراخ‌کاری/پانچ) قابل استفاده هستند. فنرهای گازی نوعی قطعهٔ الاستیک عمومی محسوب می‌شوند که در صورت رعایت دستورالعمل‌های کاری سازنده، در هر کاربردی قابل پیاده‌سازی‌اند.

البته برخی استانداردهای خودروسازی، استفاده از فنرهای گازی مشخصی را برای عملیات‌های خاص شکل‌دهی فلزات الزامی می‌سازند.

۷. نحوهٔ انتخاب صحیح یک فنر گازی چگونه است؟

برای انتخاب درست فنر گازی، پارامترهای فنی زیر لحاظ می‌شوند:

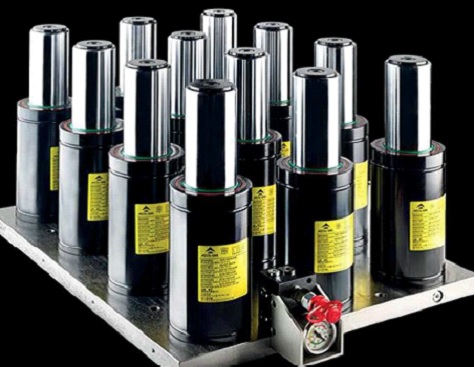

نیرو / کورس حرکتی (Stroke) / ابعاد / قطر / تعداد کورس در دقیقه (سیکل کاری) / سیستم‌های لوله‌کشی و مانیتورینگ (Hosed systems).

علاوه بر این، باید نوع بست/مکانیزم تثبیت (Mounting/Fastening) فنر گازی و شرایط کاری (حضور سیالات/خنک‌کننده‌ها، سیستم راهنما/گایدینگ، بارهای جانبی و نیروهای غیرعمود/زاویه‌دار) نیز مد نظر قرار گیرد.

۸. چه تعداد فنر گازی باید در هر قالب استفاده شود؟ آیا فنرهای گازی نصب‌شده در قالب همواره باید به‌صورت جفت (زوج) باشند تا تعادل نیرو حفظ شود؟

تعداد فنرهای گازی موردنیاز در یک قالب، بر اساس نیروی لازم برای انجام عملیاتی که قالب برای آن طراحی شده، تعیین می‌شود. جهت دستیابی به حداکثر بازدهی فنرهای گازی، توصیه می‌شود توزیع نیرو روی قالب تا حد امکان متوازن باشد؛ اما هیچ الزامی برای جفت (زوج) بودن تعداد فنرهای گازی وجود ندارد.

۹. تعداد فنرهای گازی موردنیاز در یک کاربرد چگونه محاسبه می‌شود؟

واحدهای مهندسی و طراحی قالب (Tooling Engineering)، معمولاً میزان نیروی موردنیاز برای هر فرایند را تعیین می‌کنند. بسته به وظیفهٔ فنر گازی در قالب — نظیر ورق‌گیر (Stripper / Blank Holder)، مکانیزم بازگشت بادامک/کشویی (Cam Return)، یا فاصله‌انداز/جداکنندهٔ قالب (Tool Separation) — ابتدا مجموع نیروی موردنیاز (Total Effort) محاسبه شده و سپس تعداد کل فنرهایی که در مجموع این نیرو را تأمین می‌کنند انتخاب می‌شود. علاوه بر نیروی کل، دو پارامتر فنی تعیین‌کنندهٔ دیگر یعنی کورس حرکتی (Stroke) و ابعاد/اندازه (Size) نیز به‌طور هم‌زمان در محاسبات لحاظ می‌گردند.
